​转台轴承组装（转台轴承怎么安装）

转台轴承组装（转台轴承怎么安装）

转台轴承产品主要适用于高精度数控转台、分度盘、直驱电机、工业机器人、自动化设备、谐波减速机、雷达、航空、航天及测量和试验中要求精度高的多个领域。转台轴承系列有：YRT标准转台轴承、YRTS高速转台轴承、YRTM带角度测量系统的转台轴承、ZKLDF双向推力角接触球轴承。可根据客户需求定制需要的YRT转台轴承产品。

与一般的轴承相比，转台轴承的精度较高，因此安装使用时也相应地需更加小心谨慎，否则会严重影响轴承的精度和使用寿命。

在轴承搬运过程中要轻搬轻放，连接螺栓保证了轴承在运输过程中的安全。为了使轴承对中更容易，安装前要松开轴承自身的联接螺栓，并在安装后拧紧或者取下。

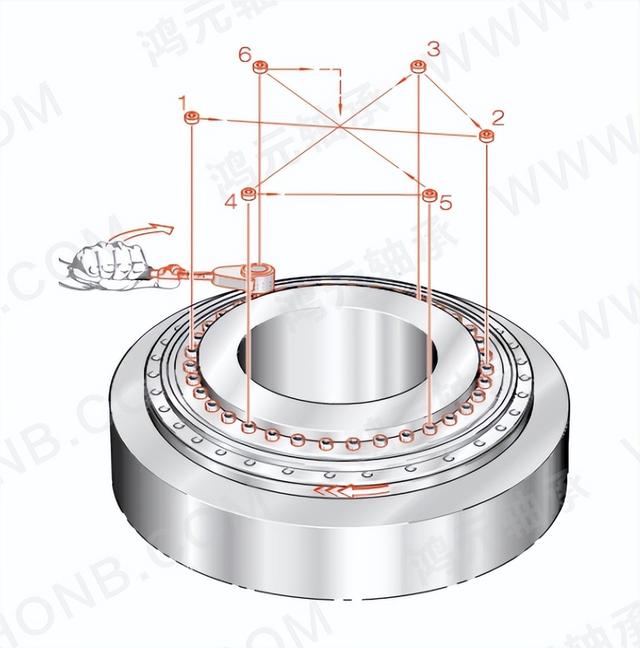

根据给定的拧紧力矩MA，用力矩扳手安装，按“十字交叉法”，分步骤依次拧紧(如右图)过程分三个阶段拧紧，最后一次达到螺栓拧紧力矩MA，拧紧固定螺栓的同时边转动轴承。

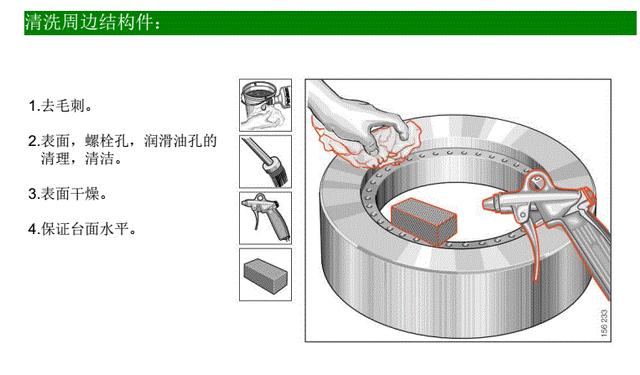

一、转台轴承安装前检查

1、表面干燥

2、保证台面水平

3、轴、座孔的尺寸；端面的平面度、平行度；径向面和轴向面的垂直度

4、去毛刺

5、表面，螺栓孔，润滑油孔的清洁清理。

二、转台轴承安装中的注意事项

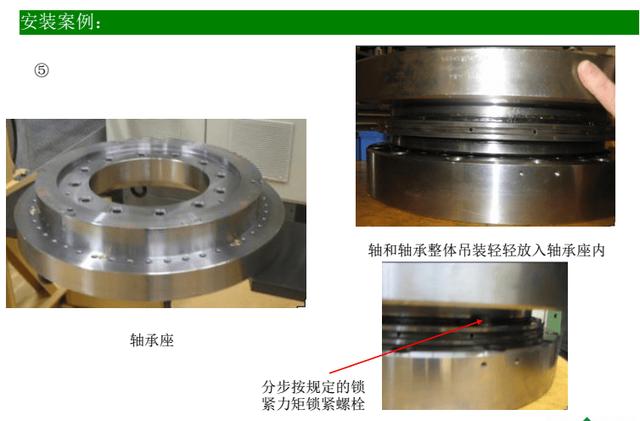

1、轴和轴承整体吊装轻轻放入轴承座内

2、加热轴内圈：感应加热/加热板，温度50-55即可，对于带测量系统的轴承不可用感应加热方式以免破坏磁栅

3、分步按规定的锁紧力矩锁紧螺栓

4、松开或取下保持螺栓，以便轴承套圈对轴中心孔自行对中；放置轴承到支撑轴上

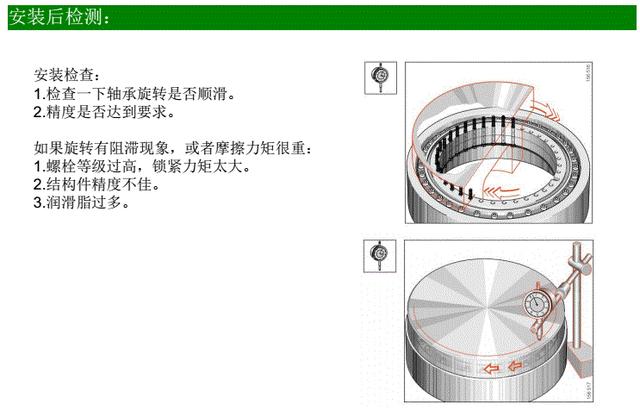

三、转台轴承安装后检测

1、精度时候达到要求

2、检查轴承旋转度是否顺滑

3、螺栓等级过高、锁紧力矩太大

4、润滑脂过多

5、如果旋转有阻滞现象，或者摩擦力矩很重考虑是以下原因造成

6、结构件进度不佳

安装转台轴承时需控制安装螺钉的扭紧力矩。转台轴承安装时将轴承装入轴承座。YRT转台轴承外径与轴承座间隙配合。 十字交叉方式依次拧紧外圈安装螺钉。数控转台台面压在轴承端面上。 YRT转台轴承另一端面与法兰盘配合安装。转台轴外径与轴承内径过盈配合安装。对齐法兰盘、转台轴承、转台台面上的安装孔。 十字交叉方式一次锁上内圈连接螺钉。连接螺钉贯穿法兰盘和轴承锁定在转台台面上。 如果轴承转动异常困难，要松开安装螺栓，并且重新按照十字交叉顺序再次分三步拧紧，可以消除轴承变形。

,
