​变频空调省电原理是什么（变频空调的节电及运行原理）

变频空调省电原理是什么（变频空调的节电及运行原理）

变频空调器节电原理

最普通的交流变频空调器与典型的定频空调器相比，只是压缩机的运行方式不同，定频空器压缩机供电由市电直接提供，电压为交流220V,频率为50Hz,理论转速为3 000r/min运行时由于阻力等原因，实际转速约为2 800r/min，因此制冷量也是固定不变的。

变频空调器压缩机的供电由模块提供，模块输出的模拟三相交流电，频率可以在15– 120Hz变化，电压可以在30 ~ 220V之间变化，因而压缩机可以运行在转速1500~9000r/min的范围内。

压缩机转速升高时，制冷量随之加大，制冷效果加快，制冷模式下房间温度迅速下降，相对应的，此时空调器耗电量也随之增大;当房间内的温度下降到设定温度附近时，电控系统控制压缩机转速降低，制冷量下降，维持房间温度，相对应的，此时耗电量也随之减少，从而达到节电的目的。

变频空调器的工作原理

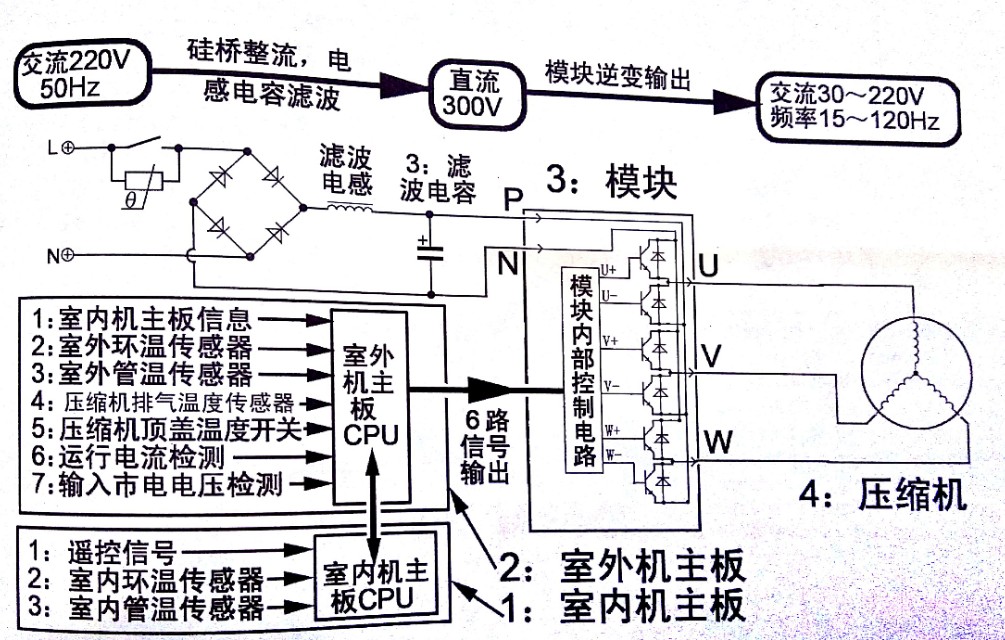

室内机主板CPU接收遥控器发送的设定模式与设定温度信号，与环温传感器温度相比较，如达到开机条件，控制室内机主版主控继电器触点吸合，向室外机供电;室内机主板CPU同时根据蒸发器温度变化信号，结合内置的运行程序计算出压缩机目标运行频率，通过通信电路传送至室外机主板CPU, 室外机主板CPU再根据室外环温传感器、室外管流传感器、压缩机排气温度传感器和市电电压等信号,综合室内机主板CPU传送的信息，得出压缩机的实际运行频率，输出控制信号至功率模块(IPM)。

功率模块是将直流300V电压转换为频率与电压均可调的三相电的变频装置，内含6个大功率IGBT开关管，构成三相上~下桥式驱动电路。室外机主板CPU输出的控制信号使每个1CBT号通180 ,且同-一桥臂的两个IGBT-个导通时， 另一个必须关断，否则会造成直流300V直接短路，且相邻两相的IGBT与导通相位差在120度，在任意360度内都有3个1GBTT开关管导通，以接通三相负载。在IGBTT导通与截止的过程中，输出的三相模拟交流电中带有可以变化的频率，且在一个周期内，如IGBT导通时间长而截止时间短，则输出的三相交流电的电压相对应就会升高，从而达到频率与电压均可调的目的。

功率模块输出的三相模拟交流电加在压缩机的三相异步电机上，压缩机运行，系统工作在制冷或制热模式。如果室内温度与设定温度的差值较大，室内机主板CPU处理后送至室外机主板CPU，室外机CPU综合输入信号处理后，输出控制信号，使功率模块内部的IGBT导通时间长而截止时间短，从而输出频率与电压均相对较高的三相模拟交流电加至压缩机，压缩机转速加快，单位制冷量也随之加大，达到快速制冷的目的;反之， 当房间温度与设定温度的差值变小时，室外机主板CPU输出的控制信号使得功率模块输出较低的频率与电压，压缩机转速变慢，制冷量减少。
