​什么是白刚玉？

什么是白刚玉？

白刚玉刚玉介绍：

白刚玉以工业氧化铝粉为原料，于电弧中经2000度以上高温熔炼后冷却制成，经粉碎，整形，磁选去铁，筛分成多种粒度，其质地致密、硬度高，粒形成尖角状。适用于制造陶瓷、树脂固结磨具以及研磨、抛光、喷砂、精密铸造（精铸专用刚玉）等，还可用于制造高级耐火材料，代号“WA”于国际通用标准、国家标准一致。

白刚玉产品粒度按国际标准以及各国标准生产，可按用户要求粒度进行加工。通用粒度号为 F4~F220，其化学成份视粒度大小而不同。突出的特点是晶体尺寸小耐冲击，如果用自磨机加工破碎，颗粒多为球状颗粒，表面干洁，易于结合剂结合。

白刚玉磨料

白刚玉理化指标：

用途

规格

主要化学成分%

Al2O3

Na2O

磁性物%

SiO2

粒度砂

F12#—80#

≥99.4

≤0.4

—

≤0.04

90#—150#

≥99.3

≤0.4

≤0.04

≤0.05

180#—240#

≥99.3

≤0.4

—

≤0.05

细粉

200#-0

320#-0

≥99.3

≤0.4

≤0.06

≤0.05

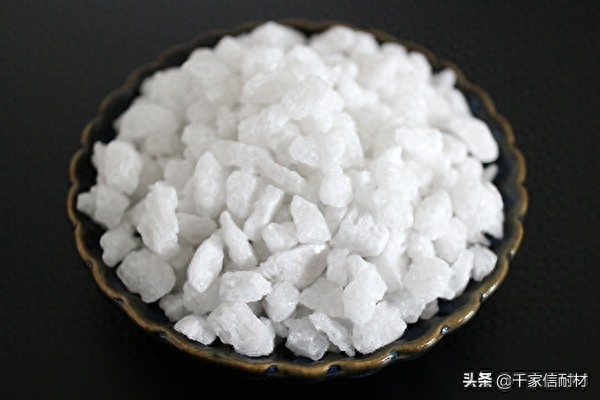

段砂

0-1mm

1-3mm

3-5mm

5-8mm

8-12mm

≥99

≤0.4

≤0.1

≤0.03

白刚玉性质：

晶 形：三方晶系

真密度：3.90 g/cm3 体积密度 3.60g/cm3

显微硬度：2200 - 2200 Kg/mm2

莫氏硬度：9.0

颜 色：白色

熔 点：2250 。C

比热 (Cal/g. C)：0.26 (20 - 90 C)

热传导系数：室温 900 C (Cal/cm3. sec. C)

折光率：e=1.760 w=1.768(Na line)

电阻率

30 C 300 C 900 C 1600 C(cm) 10 16 10 13 10 5 10 4

线膨胀系数：（7 - 9）*10^-6/K (0 - 1600 C)

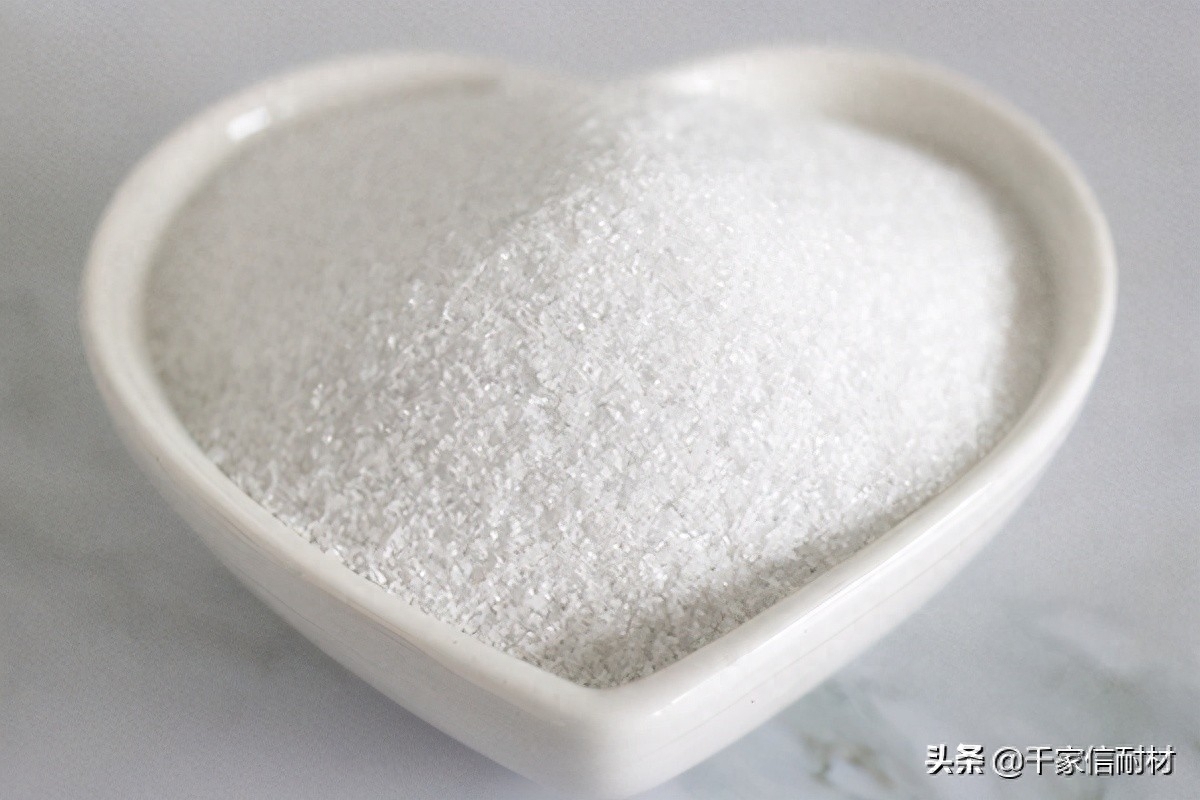

白刚玉砂

白刚玉密度：

密度分为两种，一是白刚玉堆积密度，二是白刚玉真密度。

堆积密度为1.5~1.99g/cm3,磨料的堆积密度与磨料的粒度，粒度组成，品种，颗粒形状等因素都有关,一般来说，粗粒度磨料比细粒度磨料堆积密度大，混合粒度磨料的堆积密度大于单一的粒度密度。

颗粒密度为3.95~4.0g/cm3，我公司的精铸专用刚玉真密度已达到4.1g/cm3，磨料的真密度是指单位体积（排除开气孔的体积）内所含磨料的质量。

白刚玉磨料的优点：

1、不影响加工件的颜色;

2、可在严禁铁粉残留的制程使用来喷砂;

3、微粉级非常适合湿式喷砂和研光作业;

4、加工速度快品质高;

5、所含氧化铁的量极低适合严禁铁质残留之喷砂作业;

6、经过酸洗步骤以除杂质。

白刚玉的应用：

1、表面加工：金属氧化层，碳化物黑皮，金属或非金属表面污锈清除，如重力压铸模，橡胶模之氧化物或离形剂之去除，陶瓷表面黑点，铀色去除，彩绘重生。

2、美化加工：各种黄金，K金饰品，贵金属制品之消光或雾面处理，水晶，玻璃，波纹，压克力等非金属之雾面加工以及能使加工物表面成金属光泽。

3、蚀刻加工：玉石，水晶，玛瑙，半宝石，印章，雅石，古董，大理石墓碑，陶瓷，木材，竹片等之蚀刻美工。

4、前处理加工：铁氟龙（TEFLON），PU，橡胶，塑料被覆，橡胶滚桶（ROLLER），电镀，金属喷焊，镀钛等之前处理，使表面附着力增加。

5、毛边加工：电木，塑料，锌，铝压铸品，电子零件，磁芯等之毛边去除。

6、应力消除加工：航天，国防，精密工业之零件，除锈，除漆消光，整修等之应力消除加工处理。

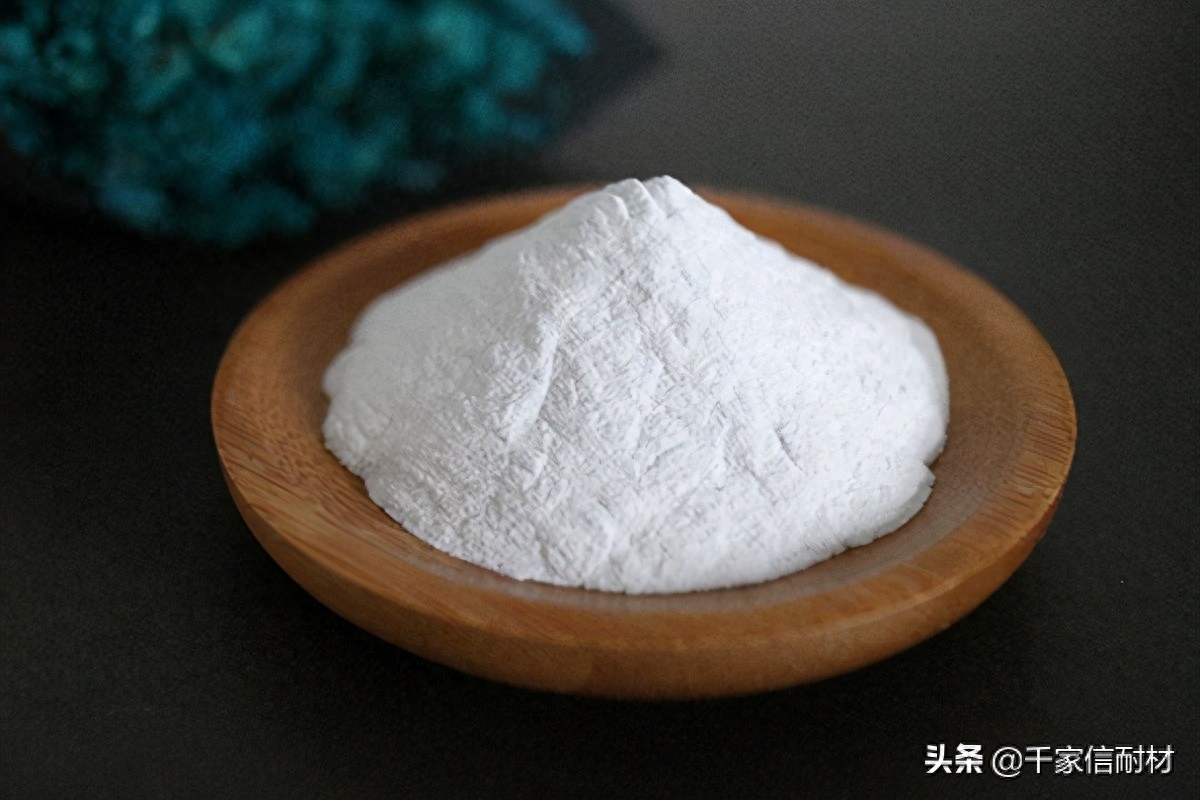

白刚玉微粉

白刚玉段砂，粒度砂，细粉包装:

25KG/袋：一编一塑，纸袋包装。

20KG/袋：一编一塑，纸袋包装。

1吨/袋：吨袋包装。

白刚玉微粉包装：

1KG/盒：圆筒纸盒包装。

10KG/袋：一编一塑，纸袋包装。

20KG/袋：一编一塑，纸袋包装。

25KG/袋：一编一塑，纸袋包装。

1吨/袋：吨袋包装。

注：包装均可按照客户要求进行印制。
