LED显示屏控制软件操作手册

☞

您使用LED显示屏控制软件，本软件适用于常规类LED控制卡（例如U盘LED控制卡，串口LED控制卡，网口LED控制卡等）。

下面为LED显示屏控制软件主界面图

图标的安装包文件即可安装软件，安装完成后会在桌面出现图标

，双击图标，即可进入LED显示屏控制软件的主界面。

☞下面是软件详细的操作说明

查找屏

使用串口卡或者网口卡连接会在红色字体区域自动显示控制卡的型号和版本号

▲（注：使用U盘控制卡可以忽略查找屏步骤，直接设置屏参，编辑好节目点击

设置屏参

②输入密码168

任意分区

▲（注：鼠标可以点击白色边框任意拖动，从而方便任意分区操作）

⑤点击预览按钮

▲（注：可以选择不同的显示屏，不同的节目发送。）

☞如果您使用的是U盘控制卡，可以直接点击U盘按钮

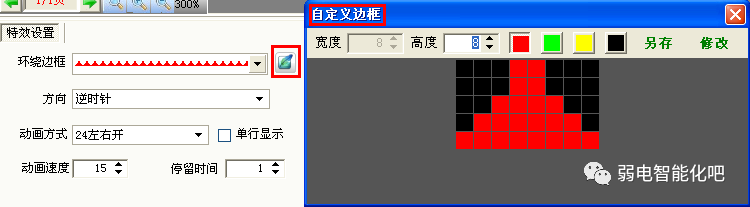

★多彩流水边框，自定义边框，自己的边框自己做主。

●显示屏上有误显示

一、排线插错

<1>屏是08接口接到卡的12接口上，屏是12接口接到卡上的08接口，第一种情况很容易烧屏。

<2>OE极性端接错。。

<3>排线松动。

二、电源正负极接反或电源低于3.9v。

三、屏参设置错误

<1>扫描方式错误（如出现：红底黑字）

<2>屏参大小与屏不一致

四、控制卡损坏

<1>排阻虚焊或损坏

<2>字库错误。

●判断设置屏参数是否正确

如果显示屏有正常的字在走动，说明设置已经正确，不用修改，请跳过此步骤。如果走动的字是乱码，或不完整，请单击界面上的“屏参设置”进行设置！

如果显示屏上第一行特别亮，别的行亮度正常，请修改“OE极性”。

如果显示屏上显示的内容是反白的，即字是黑色，周围是全亮，请调整“数据极性”。

如果显示屏上显示的内容完全不正常，请先确定您的显示屏是什么接口方式。控制卡自带08接口和12接口，请选用与显示屏接口适用的接口。

如果您接的是户外、半户外模组，这些模组一般是12接口，请在“扫描方式”设置界面中选择正确的扫描方式。
